Схема АБС ГАЗ 3309

Схема АБС ГАЗ 3309 — антиблокировочная система АБС, обеспечивающее эффективное торможение и минимальный тормозной путь, предотвращая блокировку колес, находящихся в менее благоприятных по сцеплению условиях на льду.

ГАЗ 3309

Схема АБС ГАЗ 3309 представляет собой четыре датчика АБС в колёсных узлах автомобиля, три модулятора на пневмоусилителях, блока управления АБС, кнопки диагностики ABS, сигнализатора неисправности АБС и жгута АБС, соединяющего датчики и модуляторы блока управления на схеме АБС ГАЗ 3309.

Схема АБС ГАЗ 3309

Схема АБС ГАЗ 3309: 1 компрессор; 2 – воздухоосушитель с пневматическим регулятором; 3 – регенерационный воздушный баллон; 4 – защитный двухконтурный клапан; 5 – датчик падения давления воздуха; 6 – воздушный баллон; 7 – кран слива конденсата; 8 – тормозной двухсекционный кран с рычагом; 9 – датчик частоты вращения ротора АБС; 10 – тормозной механизм с ротором АБС на ступице; 11 – манометр электрический; 12 — зуммер; 13 – сигнализатор аварийного хода поршня и падения уровня тормозной жидкости; 14 – сигнализатор ABS; 15 – бачок двухсекционный; 16 – пневмоусилитель с главным цилиндром; 17 фильтр; 18 – датчик аварийного хода поршня; 19 – клапан контрольного вывода; 20 – модулятор АБС; 21 – блок управления АБС; 22 – датчик включения сигнала «СТОП»; 23 – датчик манометра; 24 – лампа сигнала «СТОП»; 25 – датчик падения уровня тормозной жидкости; 26 – шумоглушитель

ГАЗ-3309: варианты и модификации

Первоначально это был 4-х цилиндровый турбированный дизельный двигатель ГАЗ-5441.10 собственной разработки, мощностью в 122 л.с. и рабочим объёмом в 4,75 л.  Впрочем, опыт его производства, продолжавшегося три года, в 1995-1997 гг. был признан в целом неудачным. Поэтому ГАЗ-5441.10 сменил на 3309-й модели ГАЗовских грузовиков мотор минский – Д-245.7, также 4-х цилиндровый, с турбонаддувом, объёмом в 4,75 л., но мощностью в 117 л.с.

В настоящее время (а именно: с 2013 года) автомобили ГАЗ-3309 комплектуются дизельными двигателями Ярославского моторного завода – ЯМЗ-53442-10 (рабочий объем – 4,43 л, номинальная мощность – 134,5 л.с.) – современными, соответствующими передовым экологическим стандартам Евро-4. Заводской индекс таких автомашин – ГАЗ-33098.

Ограниченные партии грузовиков (с индексом ГАЗ-33096)  выходили также с китайскими дизелями Камминз – Cummins ISF 3.8L (рабочий объём – 3,76 л, а номинальная мощность – 152,3 л.с.). Некоторая (вовсе несущественная) часть машин была укомплектована 6-ти цилиндровыми дизельными двигателями  ГАЗ-562.10. Они представляли собой лицензионную копию австрийских моторов Steyr M-16.

Что же касается модификаций семейства дизельных грузовиков «ГАЗ-3309», то их полный список таков:

• ГАЗ-33090 – базовое шасси с турбодизелем ММЗ Д-245.7 (Евро-2);
• ГАЗ-33091 – удлинённая на 1,4 метра вариация с тем же мотором;
• ГАЗ-33092 – версия с двойной кабиной, позволяющей «взять на борт» одновременно семь человек. Модель также комплектовалась турбодизелем ММЗ Д-245.7 (Евро-2) и используется для установки на шасси разнообразных специальных надстроек, в том числе: пожарных машин, передвижных ремонтных мастерских и тому подобного;
• ГАЗ-33094 – удлинённый вариант, который был использован в качестве базы для автобуса КАвЗ-397650;
• ГАЗ-33096 – бортовое шасси с импортным мотором Cummins-ISF 3.8L;
• ГАЗ-33098 – бортовое шасси с новым турбодизелем ЯМЗ-53442-10.
• ГАЗ-САЗ-35071 – самосвал с трёхсторонней разгрузкой на шасси ГАЗ-3309, с грузоподъёмностью 4,13 т и объёмом кузова в 5 кубометров (в 10 кубометров – с надставными бортами).
• ГАЗ-САЗ-35072-10 – самосвал с трёхсторонней разгрузкой на шасси ГАЗ-3309, с с грузоподъёмностью 4,13 т и несколько меньшим объёмом кузова – 4,5 метров кубических.
• ГАЗ-3309 «Добрыня» – удлинённая до 7,9 метров версия, с кабиной, которая была оснащена спальным местом, пластиковым аэродинамическим оперением и спойлерами.

ГАЗ-3309 «Добрыня»

Вообще, в 2000-х годах ГАЗ-3309 стал весьма активно использоваться многими компаниями и организациями в качестве базы для создания разнообразных версий с удлинённой рамой.

Такие длинные фургоны, автомобили-эвакуаторы, краны-манипуляторы, грузовые платформы широкого назначения обладают той же грузоподъёмностью – четыре тонны, но вот возможности перевозки объёмных, нестандартных или длинномерных грузов у них значительно возрастают.

Совсем не лишним является также и спальное место в кабине (если автомобиль используется для междугородних грузоперевозок).

Среднетоннажные грузовые машины ГАЗ-3309 широко и успешно применяются для перевозки самых разнообразных грузов по дорогам всех технических категорий и видов покрытий (в том числе и по грунтовым),  и имеют очень хорошее соотношение «цена / качество».

На основе базового шасси уже сам производитель предлагает внушительный ассортимент спецтранспорта – самосвалов, автофургонов обычных и изотермических, автоцистерн, манипуляторов, топливозаправщиков, мусоровозов и т.д. В базовом же варианте использована грузовая платформа с металлическими бортами. Задний и оба боковые – откидные, с дерево-металлическим основанием.

Ходовая часть

Подвески крепились на четырех полуэллиптических продольных рессорах. Передняя имеет телескопические гидравлические амортизаторы двустороннего действия. Задняя оснащена дополнительными рессорами. Дорожный просвет равен 265 мм. Дизельные автомобили укомплектованы рулевым механизмом типа винт-шариковой гайки с гидроусилителем, а бензиновые — глобоидным червяком с трехгребневым роликом без усилителя. Тормозная система — с пневмогидравлическим приводом и барабанными механизмами. Ручной тормоз — с тросовым приводом. Автомобиль оснащен 20-дюймовыми дисковыми колесами с радиальными пневматическими шинами.

Модификации

ГАЗ 3507 производился в нескольких модификациях:

• ГАЗ 3507 – самосвал, созданный на базе ГАЗ 3307 и оборудованный бензиновым двигателем ЗМЗ-5231. Модель имела кузов, вмещающий 5 куб.м груза, и 3-стороннюю разгрузку;
• ГАЗ 35071 – автомобиль со схожими показателями и дизельным агрегатом;
• ГАЗ 35072 – более поздняя версия с дизельным мотором (производитель – Саранский автозавод).

` reviewsOverall ` / 5 Пользователей ( Оценок)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{` review`.`rating_title `}

Показать еще {{ pageNumber+1 }}

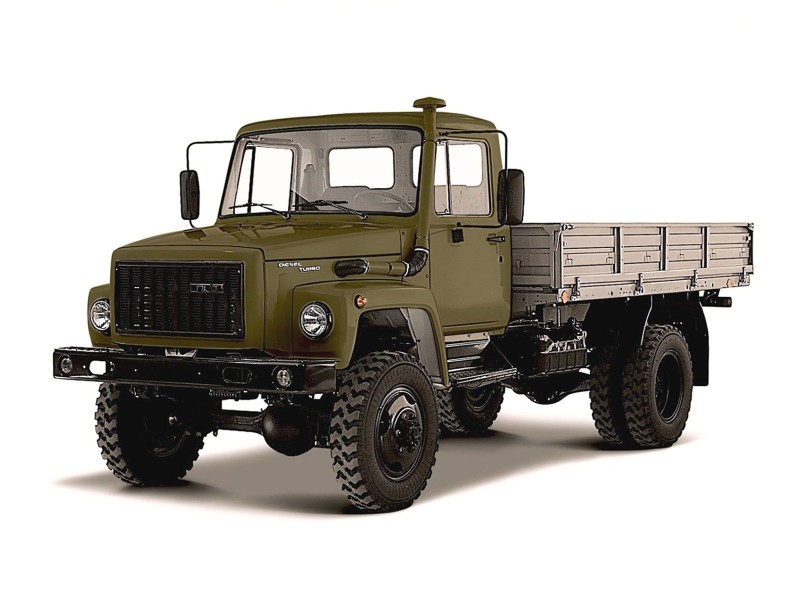

Полноприводная модификация ГАЗ 3309

Это универсальная модификация. Она много дополнялась и модернизировалась. Когда ГАЗ 3309 оснастили полным приводом, так называемым 4 х 4, он обрел способность отлично передвигаться по сложным дорогам. Особенно в сельских местностях с учетом размера шин ГАЗ 3309.

С этого времени машину активно использовали в сельскохозяйственной деятельности. Нашлось её удачное применение в оружейной промышленности.

Машина обладает скромной массой и внушительной грузоподъёмностью. В её кузове появились свободные участки. Там могли свободно сосредотачиваться военные. Сам кузов можно было накрывать тентом. Это позволило хорошо маскировать транспортируемые ценные армейские технологии.

Устройство

Автомобиль получил рамную конструкцию с дополнительным усилением. Грузовик комплектовался колесами с шинами 8.25 R20, защищенными от толчков при большой нагрузке на раму 4 продольными рессорами, формой напоминающими полуэллипс. В передней части автомобиля располагались гидравлические телескопические амортизаторы двустороннего действия, в задней части – дополнительные продольные рессоры. Все исполнения получили исключительно привод на заднюю ось и зависимую переднюю и заднюю подвески.

Грузовик оборудовали 2-контурной тормозной системой с гидравлическим приводом с вакуумным ресивером для каждого контура. В ее состав опять же вошли гидравлический привод, барабанные тормозные механизмы и гидровакуумный усилитель. Уже в базовой вариации модель оснащалась антиблокировочной системой ABS, улучшающей эффективность торможения. При отказе одного контура другой служил в качестве запасного.

Линейка трансмиссий ГАЗ 3309 состояла всего из одной модели. За 20 лет существования она заметных изменений не претерпела. Автомобиль получил 5-ступенчатую механическую коробку передач. Причем на рычаге КП схемы переключения скоростей не было, ее изобразили в центре передней панели (немалая наклейка). Для данной модели использовали однодисковое постоянно замкнутое сцепление сухого трения с диафрагменной пружиной.

ГАЗ 3309 оборудовали раздельным гидроусилителем, обеспечивающим максимальный комфорт вождения. При создании механизма рулевого управления применяли схему «винт – шариковая гайка», состоящую из следующих элементов: рулевой колонки, поперечной и продольной рулевой тяги, винта с шариковой гайкой и карданных валов.

Электрооснащение грузовика состояло из однопроводной системы с минусом на корпусе автомобиля. В него входили аккумуляторная батарея, замок зажигания, устройство для выработки энергии, стеклоочиститель, стартер и фары.

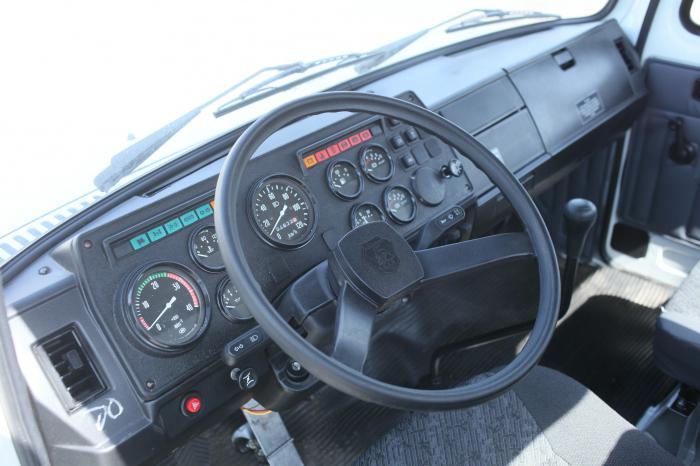

ГАЗ 3309 сохранил классическую кабину оператора, характерную для автомобилей Горьковского автозавода. Изменения в ее конструкции были незначительными. Грузовик получил продолговатый капот, фирменный стальной бампер и круглые фары. Недостатки предшественников были свойственны и данной технике. Главной проблемой считалось плохое лакокрасочное покрытие (особенно в области крыльев). Это приводило к быстрой коррозии элементов и их последующей замене или доработке. Салон ГАЗ 3309 получился совершенно стандартным с множеством пластиковых элементов. Спидометр, бардачок и тахометр сохранились от прошлой модели. Особенностью модели была тканевая обивка дверей. опять же улучшились показатели шумо- и виброизоляции, что создало более комфортные условия передвижения. Массивный бампер выдерживал большое усилие и выделялся повышенной прочностью. кабина оператора получила удобные кресла с мягкой обивкой, значительной спинкой, имитацией боковой поддержки и 3-точечными ремнями безопасности. В ней свободно размещались 2 человека. У водительского кресла опять же была горизонтальная и вертикальная регулировка. На передней панели появились круглые приборы и большие элементы управления. В целом, салон оказался выполнен в предельно простом стиле.

У автомобиля ГАЗ 3309 было немало слабых мест:

• наибольшие трудности вызывает рама. Автомобиль рассчитан на эксплуатацию в границах города, потому повышенные нагрузки на ней сказываются губительно;
• задний мост опять же сильно подвержен износу;
• отсутствие амортизаторов создает серьезный дискомфорт при движении;
• устарелая конструкция;
• большие габариты;
• значительный расход топлива.

Внешний вид

Если говорить об экстерьере ГАЗ-3309, то дизельную вариацию от бензиновой почти не возможно отличить. Они рознятся, разве что, наличием трубы-воздухозаборника, которая проходит вдоль капота и оконной стойки кабины.

При помощи подобного элемента дизельная машина могла проезжать самые глубокие водные преграды, ибо воздух к силовому агрегату поступал как раз из подобной трубы, какая располагалась на высоте в 2 метра. Вдобавок, не стоит забывать про большие колеса и немаленькую высоту дорожного просвета.

По фото можно заметить, что по нынешним стандартам у грузовика есть достаточная аскетичная внешность

Но, по словам многих водителей, для грузового автомобиля самое важное — его показатели в технологическом плане, ведь когда грузовик приносит хорошую прибыль, то его внешность уходит на 2-й план

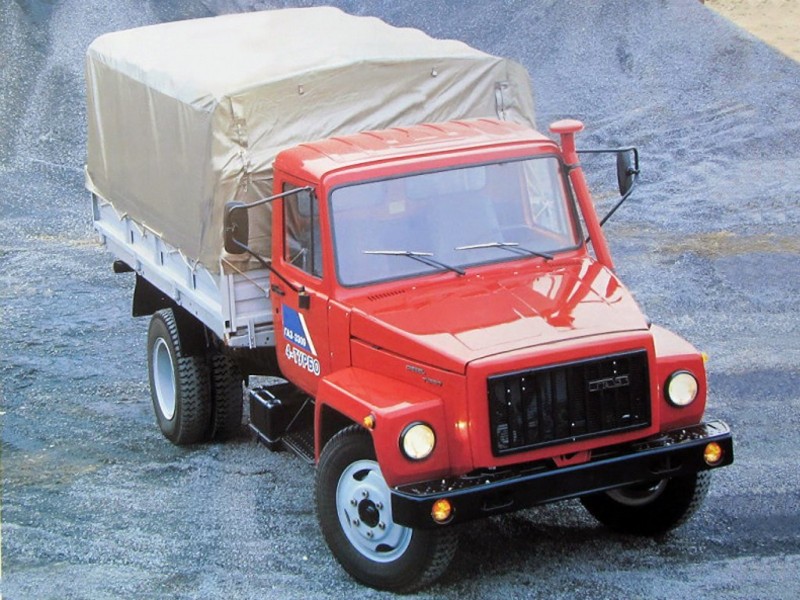

Бензиновая модификация грузовика

Преемник 53-ей модели получил почти ничем не измененную конструкцию кабины. Грузовик обладает все теми же круглыми фарами, узнаваемым стальным бампером, продолговатым капотом и классической металлической подножкой, какая облегчает попадание шофера в салон. Исходя из отзывов, у конструкции кабины грузовика было много недоработок.

Например, часто грешили на крылья, какие почти всегда ржавели. В результате им требовалась обработка шпаклевкой либо накладывание новых стальных листов поверх испорченного коррозией металла.

Однако, сам бампер, как раньше, довольно массивный и прочный. При помощи немалой толщины металла он может выдерживать усилия до нескольких тонн.

Шофер может, не переживая, закрепить трос за одно из двух отверстий в бампере и достать автомобиль из практически любого болота на буксире. Хотя, стоит признаться, что дизельная вариация «Газона» почти не позволяла ему застревать даже в самой глубокой и рельефной местности, поэтому часто буксировка просто не требовалась.

Как и все остальные нынешние грузовые автомобили, производством каких занимается Горьковский автомобильный завод, «бортовик» приобрел наличие цельнометаллической кабины, где есть простой дизайн внешности.

Более того, в нем есть прямые контуры с резкими гранями, которые разбавляются круглой оптикой, противоударным бампером вместе с массивной радиаторной решеткой. Кабина получила пару дверей с довольно широким проемом. Также есть наличие крупного остекления, которое обеспечивает легкий подход к моторному отделению по трем направлениям.

Подробное описание «ГАЗ-САЗ-35071»

Автомобиль «ГАЗ-САЗ-35071» выпускается Саранским заводом автосамосвалов на базе модели 3309 Горьковского завода. Машина относится к среднему классу общего назначения, имеет цельнометаллический кузов.

Применение автомобиля

Разработка прекрасно зарекомендовала себя на селе в процессе перевозки и механизированной разгрузки продукции сельскохозяйственной отрасли. Широко используется она и в промышленном производстве для транспортировки сыпучих материалов: песка, щебня. Считается хорошим помощником в сфере ЖКХ и городского хозяйства.

Основные характеристики

«ГАЗ-САЗ-35071» комплектуется дизельным двигателем Д2457Е3 мощностью 119 л. с. Грузоподъёмность самосвала – 4090 кг. Максимальная скорость — около 90 км/ч. При скорости около 60 км/ч на каждые 100 км затрачивается 14 л топлива. Кузов с откидными металлическими бортами. Объём – 5 м3. Габариты автомобиля – 6476х2400х2456. Комфортабельная кабина предусмотрена для двух человек.

Двигатели, трансмиссия, рулевое управление, тормоза

Грузовики ГА3-З307 укомплектованы бензиновыми двигателями 3М3-52З1.10. Это восьмицилиндровый V-образный карбюраторный мотор рабочим объёмом 4,67 литров и номинальной мощностью 124 л.с. Максимальный крутящий момент – 298 Н.м. Степень сжатия – 6,7. Присутствуют функция рециркуляции отработавших газов и жидкостное охлаждение. Масса мотора – 275 кг. Двигатель работает на низкооктановом (76-м, 80-м) бензине.

Грузовики модели ГА3-З307 оснащены дизельными двигателями Д-245.7 Минского моторного завода. Это рядный 4-х цилиндровый дизельный двигатель рабочим объемом 4,75 литра и мощностью 122 лошадиные силы, с турбокомпрессором и интеркулером (предварительным охлаждением наддувочного воздуха). А также – микропроцессорной системой впрыска дизтоплива. Масса этого двигателя – 530 кг. максимальный крутящий момент – 410 Н.м. Степень сжатия – 17.

Самосвал ГА3-СА3-З507 оснащён механической четырёхступенчатой коробкой переключения передач, однодисковым сухим сцеплением и одинарной гипоидной главной передачей. Для рулевого управления используется пара – глобоидный червяк и трёхгребневый ролик (на бензиновых самосвалах), или механизм типа винт — шариковая гайка с гидроусилителем. Тормозная система – с пневмогидравлическим приводом и барабанными механизмами. Ручной тормоз – с тросовым приводом.

Назначение

В основном грузовик ГАЗ-САЗ-3507 выполняет транспортировку и механизированную разгрузку различного груза, как сельскохозяйственного (зерно, силос, навоз), так и мелкосыпучего (песок, керамзит, щебень). Что касается условий эксплуатации, то модель может передвигаться по асфальтированным, грунтовым и полевым дорогам.

Руководство по эксплуатации, прилагаемое к данному грузовику, содержит особую отметку производителя о том, что модель не предназначена для того, чтобы перевозить бетонные смеси и строительные растворы в кузове, а также работать в карьерах. Кроме этого не рекомендуется перевозить крупногабаритные неделимые грузы, твердые скальные породы и тому подобное. Это объясняется тем, что конструкция грузовика не способна выдерживать такие нагрузки, что в свою очередь может привести к весьма серьезным поломкам. Также это небезопасно, поскольку из-за крупногабаритных грузов, техника запросто может опрокинуться.

Производитель рекомендует использовать ГАЗ-САЗ-3507 в качестве одиночного грузовика. Поэтому с завода на него не устанавливается сцепное устройство и не запрещается устанавливать самостоятельно.

Данный грузовой автомобиль идеально подходит для эксплуатации в умеренном климате. Но также может использоваться и в достаточно суровых температурных условиях, так как его полная работоспособность сохраняется даже при температурах от минус 45 и до плюс 45 градусов.

«Мидуэй»

Баул: в армии, культуре и высокой моде

Назначение

Изначально самосвал ГАЗ 3507 разрабатывался исключительно для эксплуатации в сельскохозяйственной сфере, поскольку его технические характеристики позволяют передвигаться на нем по дорогам плохого качества. Однако, благодаря многочисленным преимуществам, автомашина стала по-настоящему универсальным решением для перевозки грузов.

Согласно официальным данным завода-изготовителя, указанным в документации, поставляемой вместе с авто, он не предназначен для транспортировки бетона, различных растворов строительного назначения, а также для эксплуатации в карьерах. Это обусловлено специфичной конструкцией транспортного средства, предполагающей перевозку:

• зерна;
• навоза, других удобрений;
• силоса;
• песка, щебня и камней небольшого размера.

Автомобиль прекрасно передвигается по плохим дорогам

Несоблюдение рекомендаций производителя способно привести к быстрой поломке ключевых узлов этого грузового автомобиля. Чаще всего неисправности наблюдаются в механизме опрокидывания самосвала, а также сопутствующих узлах. Конструкция авто не подразумевает возможности монтажа сцепного устройства, поскольку его использование также может привести к серьезным поломкам.

Самосвалы Саранского завода САЗ

Начиная с 1990 года, Саранский завод приступил к выпуску самосвалов марки 3507, шасси были позаимствованы от грузовых автомобилей ГАЗ четвертого поколения (бензиновая версия 3307 и вариант с дизельным мотором 3309). На базе 3307 собирались следующие модели:

• САЗ-35072;
• САЗ-3507-01.

Основные данные САЗ-35072:

• Шасси, взятое за основу – ГАЗ 33072;
• Разгрузка – с опрокидыванием назад (односторонняя);
• Грузоподъемность – 4,25 тонны;
• Объем кузова самосвала – 4,5 куб. м.

Основные данные САЗ-3507-01:

• Шасси – также ГАЗ 33072;
• Разгрузка – с опрокидыванием назад и по обеим сторонам (трехсторонняя);
• Грузоподъемность – 4,13 тонны (с наращенной платформой 4,33 тонны);
• Объем кузова самосвала – 5,0 куб. м (с наращенной платформой 10 куб. м).

Кузов шасси выполнен из прочного прокатного профиля, снаружи облицован толстым листом стали.

Самосвал Саранского завода САЗ

• длина – 3,5 м;
• ширина – 2,3 м;
• высота – 0,6 м.

Объем такой платформы равен 5 куб. м. Кузов объемом 10 куб. м с наращенными бортами имеет высоту 1,25 м при остальных равных параметрах.

Самосвалы САЗ 35071 и САЗ 35072-10 собирались на шасси грузовика 3309, они отличались от бензиновой версии 3307 только дизельным двигателем и наличием гидроусилителя руля.

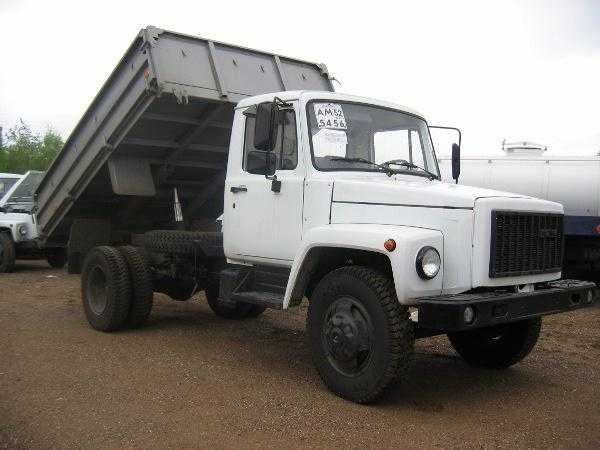

Пример самосвала САЗ 35071

Самосвалы САЗ оборудуются гидравлическим подъемным механизмом телескопического типа. Специализированные автомобили на шасси 3307 предназначены для перевозки грузов по дорогам с асфальтированным ровным покрытием и не эксплуатируются на пересеченной местности и по грунтовым дорогам.

См. также

Технические характеристики

Характеристики ГАЗ 3507:

• полная масса – 8000 кг;
• снаряженная масса – 3800 кг;
• грузоподъемность – 4250-4400 кг;
• масса перевозимого груза – 4325 кг;
• максимальная скорость – 90 км/час.

Грузовик имеет колесную формулу четыре на два и комплектуется кабиной, рассчитанной на 2 человек.

Габаритные размеры модели:

• длина – 6470 мм;
• ширина – 2460 мм;
• высота – 2350 мм;
• колесная база – 3770 мм;
• длина платформы – 3516 мм;
• ширина платформы – 2280 мм;
• высота платформы – 620 мм;
• объем кузова – 5-10 кубометров;

Расход топлива у данного автомобиля определяется степенью загруженности и скоростным режимом. На скорости 60 км/час он составляет 19,6 л/100 км, на скорости 80 км/час – 26,4 л/100 км. Емкость топливного бака равняется 105 л.

ГАЗ 3507 относится к самоходному типу. Для районов с умеренным климатом наработка на отказ составляет 12700 км. В качестве безотказной наработки заявлены 6350 км. Гарантийный период составляет 12 месяцев (в случае, если наработка за данный период не превышает 30000 км).

Ресурс до первого капитального ремонта автомобиля:

1. 180000 км пробега при 4-ой категории условий работы.
2. 255000 км пробега при 1-ой категории условий работы.
